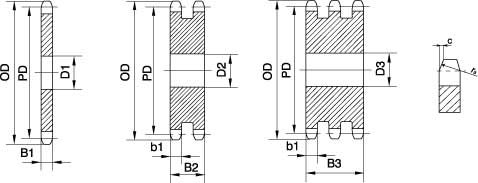

节距
38.10mm
滚子直径
25.40mm
齿牙半径r3
38mm
齿牙高C
4mm
齿牙宽度B1
24.1mm
齿牙宽度b1
23.6mm
齿牙宽度B2
72mm
齿牙宽度B3
120.3mm

型号
齿数
OD
PD
单排
双排
三排
D1
D2
D3
24B-8Z-B
8
113.00
99.55
20
25
25
24B-9Z-B
9
125.00
111.40
20
25
25
24B-10Z-B
10
137.00
123.29
20
25
25
24B-11Z-B
11
149.00
135.21
25
25
30
24B-12Z-B
12
161.00
147.22
25
25
30
24B-13Z-B
13
173.00
159.18
25
25
30
24B-14Z-B
14
185.00
171.22
25
25
30
24B-15Z-B
15
197.00
183.26
25
25
30
24B-16Z-B
16
209.00
195.30
25
30
30
24B-17Z-B
17
221.00
207.34
25
30
30
24B-18Z-B
18
233.00
219.42
25
30
30
24B-19Z-B
19
245.50
231.49
25
30
30
24B-20Z-B
20
257.50
243.57
25
30
30
24B-21Z-B
21
270.50
255.65
30
30
40
24B-22Z-B
22
282.50
267.73
30
30
40
24B-23Z-B
23
294.50
279.80
30
30
40
24B-24Z-B
24
307.00
291.88
30
30
40
24B-25Z-B
25
319.00
304.00
30
30
40
24B-26Z-B
26
331.00
316.08
30
30
40
24B-27Z-B
27
343.00
328.19
30
30
40
24B-28Z-B
28
355.00
340.27
30
30
40
24B-29Z-B
29
367.50
352.38
30
30
24B-30Z-B
30
379.50
364.50
30
30
40
24B-31Z-B
31
391.50
376.62
30
40
24B-32Z-B
32
403.50
388.69
30
40
40
24B-33Z-B
33
415.50
400.81
30
40
24B-34Z-B
34
428.00
412.93
30
40
24B-35Z-B
35
440.00
425.04
30
40
40
24B-36Z-B
36
452.00
437.16
30
40
24B-37Z-B
37
464.00
449.27
30
40
24B-38Z-B
38
476.50
461.39
30
40
40
24B-39Z-B
39
488.50
473.50
24B-40Z-B
40
501.50
485.62
30
40
40
型号
齿数
OD
PD
单排
双排
三排
D1
D2
D3
24B-41Z-B
41
513.50
497.74
30
24B-42Z-B
42
525.50
509.85
30
40
24B-43Z-B
43
538.00
521.97
24B-44Z-B
44
550.00
534.08
24B-45Z-B
45
562.00
546.20
30
40
40
24B-46Z-B
46
574.00
558.32
30
24B-47Z-B
47
586.50
570.43
24B-48Z-B
48
598.50
582.55
30
40
40
24B-49Z-B
49
610.50
594.66
24B-50Z-B
50
622.50
606.78
30
40
40
24B-51Z-B
51
635.00
618.89
24B-52Z-B
52
647.00
631.01
30
24B-53Z-B
53
659.00
643.13
24B-54Z-B
54
671.00
655.25
30
24B-55Z-B
55
683.50
667.40
30
24B-56Z-B
56
695.50
679.50
30
24B-57Z-B
57
707.50
691.63
30
40
40
24B-58Z-B
58
719.50
703.74
24B-59Z-B
59
731.50
715.86
24B-60Z-B
60
745.00
727.97
30
40
40
24B-62Z-B
62
769.00
752.24
40
24B-64Z-B
64
793.50
776.48
24B-65Z-B
65
805.50
788.59
40
40
24B-66Z-B
66
817.50
800.71
24B-68Z-B
68
842.00
824.98
24B-70Z-B
70
866.00
849.21
40
24B-72Z-B
72
890.50
873.48
24B-75Z-B
75
926.50
909.83
24B-76Z-B
76
939.00
921.98
40
40
40
24B-80Z-B
80
987.50
970.44
40
24B-85Z-B
85
1048.00
1031.10
40
24B-95Z-B
95
1169.00
1152.33
40
40
