输送系统  圆带传动式辊子输送机
输送货物  纸箱、托盘、周转箱、钢制容器等
适用场合  室内输送
轴承组件  塑座材质、尼龙66+抗静电剂
                  端盖材质聚丙烯(PP)+抗静电剂
                  双面密封精密级轴承GB/T276-94
管
轴
传动元件
直缝电焊钢管GB/T13793-1992
外径38,50,60mm

不锈钢焊接管GB/T12770-1991
外径38,50,60mm

不锈钢无缝钢管GB/T8162-87
外径38,50,60mm

 冷拉圆钢GB/T905-1994
冷拉六角钢GB/T905-1994
镀锌处理(仅用于不锈钢外管时)

弹簧压入式直径12,11hex(六角轴)
内牙轴式直径12mm		 直径5mm圆形皮带
弹簧压入式
辊子直径 D
轴芯直径 d
38,50,60
12
E = W + 9    L = W + 31
50
11hex(六角轴)
E = W + 9    L = W + 31
优选长度:
E = 304,352,405,456,504,558,609,656,710,761,863
外管材质
管径及壁厚
轴芯直径 d
轴芯直径 d
D × t
Ø12
11hex(六角轴)
钢制镀锌
Ø38 × 1.5
PCDB-HDA-ADA
Ø50 × 1.5
PCDB-HGA-ADA
PCDB-HGA-ALA
Ø60 × 2.0
PCDB-HJA-ADA
不锈钢
Ø38 × 1.2
PCDB-NCC-BDA
Ø50 × 1.2
PCDB-NFC-BDA
PCDB-NFC-BLA
Ø60 × 2.0
PCDB-NJC-BDA
内牙轴式
辊子直径 D
轴芯直径 d
38,50,60
12
E = W + 9    L = W + 11
优选长度:
E = 304,352,405,456,504,558,609,656,710,761,863
外管材质
管径及壁厚
轴芯直径 d
D × t
Ø12 / M8 × 15
钢制镀锌
Ø38 × 1.5
PCDB-HDA-ADB
Ø50 × 1.5
PCDB-HGA-ADB
Ø60 × 2.0
PCDB-HJA-ADB
不锈钢
Ø38 × 1.2
PCDB-NCC-BDB
Ø50 × 1.2
PCDB-NFC-BDB
Ø60 × 2.0
PCDB-NJC-BDB

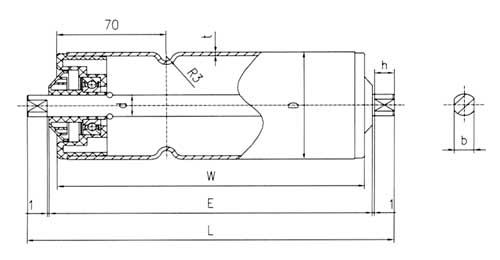

全扁榫式
辊子直径 D
轴芯直径 d
38,50,60
12
E = W + 9    L = W + 31
优选长度:
E = 304,352,405,456,504,558,609,656,710,761,863
外管材质
管径及壁厚
轴芯直径 d
D × t
Ø12 / bh 8 × 10
钢制镀锌
Ø38 × 1.5
PCDB-HDA-ADC
Ø50 × 1.5
PCDB-HGA-ADC
Ø60 × 2.0
PCDB-HJA-ADC
不锈钢
Ø38 × 1.2
PCDB-NCC-BDC
Ø50 × 1.2
PCDB-NFC-BDC
Ø60 × 2.0
PCDB-NJC-BDC
