型号

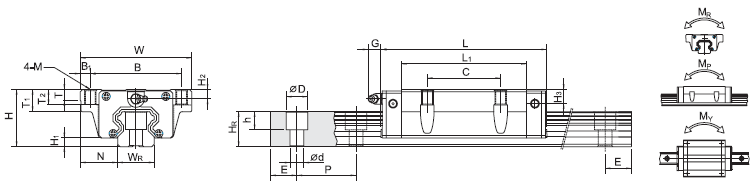

组件尺寸
(mm)
滑块尺寸
(mm)
滑轨尺寸
(mm)
H
H1
N
W
B
B1
C
L1
L
G
M
T
T1
T2
H2
H3
WR
HR
D
h
d
P
E
HGW 15CC
24
4.3
16
47
38
4.5
30
39.4
61.4
5.3
M5
6
8.9
6.95
4.5
5.5
15
15
7.5
5.3
4.5
60
20
HGW 20CC
30
4.6
21.5
63
53
5
40
50.5
77.5
12
M6
8
10
9.5
6
7
20
17.5
9.5
8.5
6
60
20
HGW 20HC
65.2
92.2
HGW 25CC
36
5.5
23.5
70
57
6.5
45
58
84
12
M8
8
14
10
6
9
23
22
11
9
7
60
20
HGW 25HC
78.6
104.6
HGW 30CC
42
6
31
90
72
9
52
70
97.4
12
M10
8.5
16
10
6.5
10.8
28
26
14
12
9
80
20
HGW 30HC
93
120.4
HGW 35CC
48
7.5
33
100
82
9
62
80
112.4
12
M10
10.1
18
13
9
12.6
34
29
14
12
9
80
20
HGW 35HC
105.8
138.2
HGW 45CC
60
9.5
37.5
120
100
10
80
97
139.4
12.9
M12
15.1
22
15
8.5
20.5
45
38
20
17
14
105
22.5
HGW 45HC
128.8
171.2
HGW 55CC
70
13
43.5
140
116
12
95
117.7
166.7
12.9
M14
17.5
26.5
17
12
19
53
44
23
20
16
120
30
HGW 55HC
155.8
204.8
HGW 65CC
90
15
53.5
170
142
14
110
144.2
200.2
12.9
M16
25
37.5
23
15
15
63
53
26
22
18
150
35
HGW 65HC
203.6
259.6

型号

滑轨的
固定螺栓尺寸
(mm)

基本动
额定负荷
C(kN)
基本静
额定负荷
C0(kN)
容许静力矩
重量
MR
(kN-m)
MP
(kN-m)
MY
(kN-m))
滑块
(kg)
滑轨
(kg/m)
HGW 15CC
M4×16
11.38
25.31
0.17
0.15
0.15
0.17
1.45
HGW 20CC
M5×16
17.75
37.84
0.38
0.27
0.27
0.40
2.21
HGW 20HC
21.18
48.84
0.48
0.47
0.47
0.52
HGW 25CC
M6×20
26.48
56.19
0.64
0.51
0.51
0.59
3.21
HGW 25HC
32.75
76.00
0.87
0.88
0.88
0.80
HGW 30CC
M8×25
38.74
83.06
1.06
0.85
0.85
1.09
4.47
HGW 30HC
47.27
110.13
1.40
1.47
1.47
1.44
HGW 35CC
M8×25
49.52
102.87
1.73
1.20
1.20
1.56
6.30
HGW 35HC
60.21
136.31
2.29
2.08
2.08
2.06
HGW 45CC
M12×35
77.57
155.93
3.01
2.35
2.35
2.79
10.41
HGW 45HC
94.54
207.12
4.00
4.07
4.07
3.69
HGW 55CC
M14×45
114.44
227.81
5.66
4.06
4.06
4.52
15.08
HGW 55HC
139.35
301.26
7.49
7.01
7.01
5.96
HGW 65CC
M16×50
163.63
324.71
10.02
6.44
6.44
9.17
21.18
HGW 65HC
208.36
457.15
14.15
11.12
11.12
12.89
