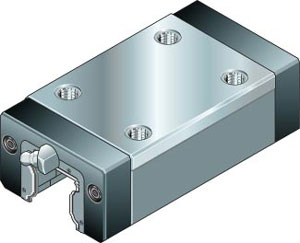

您所在的位置  技术支持 》 直线导轨篇 》 德国星牌直线导轨 》 1622系列   钢制标准滑块(45-65)
返回上一页

窄



DWG下载
45系列
55系列
65系列


  动态数值
  速度        Vmax =3 m/s
  加速度    amax =250 m/s2
  详细技术数据见"一般技术数据和计算"章节



特殊款式
部件号表
规格
精度等级
滑块部件号预紧等级
至大约10 um 间隙
预紧0.02 C
预紧 0.08 C
预紧0.13 C
45*
P
1622-412-10
1622-422-10
1622-432-10
H
1622-493-10
1622-413-10
1622-423-10
N
1622-494-10
1622-414-10
1622-424-10
50
P
1622-512-10
1622-522-10
1622-532-10
H
1622-593-10
1622-513-10
1622-523-10
N
1622-594-10
1622-514-10
1622-524-10
65
P
1622-612-10
1622-622-10
1622-632-10
H
1622-693-10
1622-613-10
1622-623-10
N
1622-694-10
1622-614-10
1622-624-10
精度等级H，预紧等级间隙/0.02C的滑块也可供货下列款式：


镀硬铬滑块体

—防腐CR：
    部件号：1622-..3-60

          *淘汰款式

a)润滑嘴规格45和55：BM 6 DIN 71412 B2=16mm
   润滑嘴规格65：BM 8*1 DIN 71412 B2=16mm
   润滑嘴在供货范围内(未安装)，可安在任意面上。

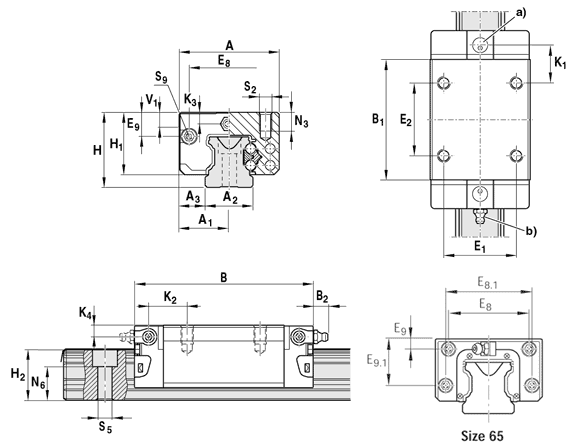

尺寸(mm)
规格
A
A1
A2
A3
B
B1
H
H1
H21)
H22)
V1
E1
E2
E8
E8.1
E9
E9.1
N3
45*
 86 43 45 20.5 133 97.0 60 50.0 40.15 39.85 10.0 60 60 69.8
20.9
18.0
55
 100 50 53 23.5 159 115.5 70 57.0 48.15 47.85 12.0 75 75 80.0
22.3
19.0
65
 126 63 63 31.5 188 139.6 90 76.0 60.15 59.85 15.0 76 70 76.0
100
11.0
53.5
 21.0
    H21)为带防护带尺寸。    H22)为不带防护带尺寸
尺寸(mm)
额定载荷(N)
额定转矩(Nm)
规格
N5
N6±0,5
S2
S5
S9
重量
[kg]
动载
C
静载
C0
动载
Mt
静载
Mt0
动载
ML
静载
ML0
45*
8.0
23.5
M10
14.0
M4-7
2.30
68100
85700
1830
2310
890
1130
55
9.0
29.0
M12
16.0
M5-8
3.80
98200
121400
3100
3860
1540
1905
65
16.0
38.5
M16
18.0
M4-7
6.90
123000
192700
4850
7610
2430
3815
