15系列
25系列
30系列
35系列


     款式：
   —不带滚珠链的滑块：
       部件号见表
   —带滚珠链的滑块：
       部件号1632-...-22

  动态数值
  速度        Vmax =5 m/s
  加速度    amax =500 m/s2
  详细技术数据见"一般技术数据和计算"章节

部件号表
规格
精度等级
滑块部件号预紧等级
至大约10 um 间隙
预紧0.02 C
15
H
1632-193-20
1632-113-20
N
1632-194-20
1632-114-20
25
H
1632-293-20
1632-213-20
N
1632-294-20
1632-214-20
30
H
1632-793-20
1632-713-20
N
1632-794-20
1632-714-20
35
H
1632-393-20
1632-313-20
N
1632-394-20
1632-314-20









a)用于O型圈规格     规格15: ?4 · 1,0 (mm)   规格25-35: ?5 · 1,0 (mm)  在需要时。开润滑孔。见配件：润滑头安装。
b)润滑嘴规格15：喇叭形润滑嘴A型-M3*5,DIN3405  B2=1.6mm   在使用其它润滑嘴时：注意5mm拧入深度！
   规格在25至35：M6*8，DIN71412 B2=9.5mm   在使用其它润滑嘴时：注意8mm拧入深度！
   润滑嘴在供货范围内(未安装)，可安在任意面上。

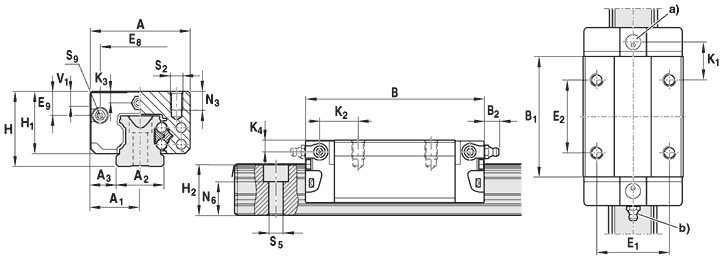

尺寸(mm)
规格
A
A1
A2
A3
B
B1
H
H1
H21)
H22)
V1
E1
E2
E8
E9
K1
K2
K3
K4
15
34
17
15
9.5
58.2
39.2
24
19.90
16.30
16.20
5.0
26
26
24.55
6.70
10.00
11.60
3.20
3.20
25
48
24
23
12.5
86.2
57.8
36
29.90
24.45
24.25
7.5
35
35
38.30
11.50
17.45
18.60
5.50
5.50
30
60
30
28
16.0
97.7
67.4
42
35.35
28.55
28.35
7.0
40
40
48.40
14.60
20.00
21.70
6.05
6.05
35
70
35
34
18.0
110.5
77.0
48
40.40
32.15
31.85
8.0
50
50
58.00
17.35
20.50
22
6.90
6.90
    H21)为带防护带尺寸。    H22)为不带防护带尺寸
尺寸(mm)
额定载荷(N)
允许最大
载荷(N)
额定转矩(Nm)
规格
N3
N6±0,5
S2
S5
S9
重量
[kg]
动载
C
Fmax
动载
Mt
最大
Mt
动载
ML
最大
ML
15
6.0
10.65
M4
4.4
m2.5-3.5
0.10
7800
3000
74
29
40
16
25
9.0
15.55
M6
7.0
M3-5
0.25
22800
8800
320
125
180
70
30
12.0
17.35
M8
9.0
M3-5
0.45
31700
12200
540
210
290
110
35
13.0
20.65
M8
9.0
M3-5
0.65
41900
16200
890
345
440
170
