您所在的位置  技术支持 》 直线导轨篇 》 德国星牌直线导轨 》 1662系列   钢制超级滑块
返回上一页

窄短



DWG下载
15系列
20系列
25系列
30系列
35系列


  动态数值
  速度        Vmax =3 m/s
  加速度    amax =250 m/s2
  详细技术数据见"一般技术数据和计算"章节



特殊款式
部件号表
规格
精度等级
滑块部件号预紧等级
至大约10 um 间隙
预紧0.02 C
15*
H
1662-193-10
1662-113-10
N
1662-194-10
1662-114-10
20
H
1662-893-10
1662-813-10
N
1662-894-10
1662-814-10
25
H
1662-293-10
1662-213-10
N
1662-294-10
1662-214-10
30
H
1662-793-10
1662-713-10
N
1662-794-10
1662-714-10
35
H
1662-393-10
1662-313-10
N
1662-394-10
1662-314-10
    *没有上首次润滑脂
精度等级N(间隙和0.02C预紧)的滑块也可供货下列款式：
—带轻便密封
    (部件号16..-..4-11)
精度等级H和间隙预紧的滑块也可供货下列款式：
镀硬铬滑块体
—防腐CR：
    部件号：1662-..3-60

最大允许载荷
 在计算寿命时，用额定载荷的最大值。由于静力的原因，允许载荷受到限制(见表)

a)润滑嘴规格15和20：喇叭形润滑嘴B型-M3 B2=8mm
   规格在25至35：BM6 DIN 71412 B2=16mm
   润滑嘴在供货范围内(未安装)，可安在任意面上。

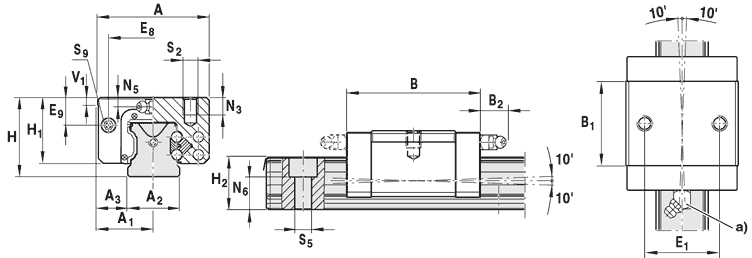

尺寸(mm)
规格
A
A1
A2
A3
B
B1
H
H1
H21)
H22)
V1
E1
E8
E9
N3
15
34
17
15
9.5
40.5
25.7
24
19.8
16.3
16.20
5.0
26
24.55
6.7
6.0
20
44
22
20
12.0
52.5
31.9
30
25.4
20.7
20.55
6.0
32
32.4
7.3
7.5
25
48
24
23
12.5
61.5
38.6
36
29.5
24.4
24.25
7.5
35
38.3
11.5
9.0
30
60
30
28
16.0
71.5
45.0
42
35.0
28.5
28.35
7.0
40
48.4
14.6
12.0
35
70
35
34
18.0
79.0
51.4
48
40.0
32.15
31.85
8.0
50
58.0
17.5
13.0
    H21)为带防护带尺寸。    H22)为不带防护带尺寸
尺寸(mm)
额定载荷(N)
额定转矩(Nm)
最大允许载荷(N)
规格
N5
N6±0,5
S2
S5
S9
重量
[kg]
动载
C
Fmax
动载
Mt
最大
Mt
15
4.0
10.3
M4
4.4
M2.5-3.5
0.12
3900
1500
39
15
20
4.7
13.2
M5
6.0
M3-5
0.25
10100
3900
130
50
25
5.5
15.2
M6
7.0
M3-5
0.40
11400
4400
170
65
30
6.0
17.0
M8
9.0
M3-5
0.65
15800
6100
270
105
35
7.0
20.5
M8
9.0
M3-5
0.95
21100
8100
450
175
