法兰型式C
  带标准密封及加强型密封
     预紧可调
用于滚压精密丝杠SN-R，公差等级T5，T7，T9
和精密丝杠SN-F，公差等级P1，P3，P5，(T7)

注意：由于加工需要，精密丝杠SN-F中的螺纹根径d2可能最多要小0.3mm。

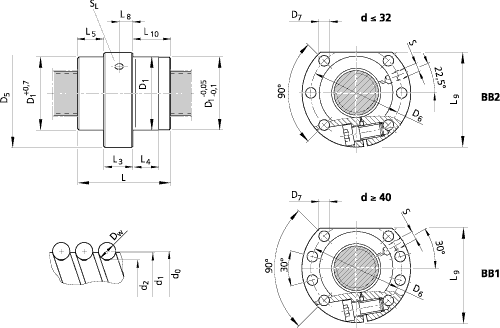

d0=公称直径
P=螺距(R=右，L=左)
Dw=滚珠直径
i=螺母内滚珠螺旋圈数


规格
d0×P×Dw - i
部件号
DWG
文档
额定载荷
速度
Vmax
[m/min]
尺寸(mm)
d1
d2
D1
f9
D5
安装
孔圈
D6
D7
L
L3
L4
 L5 L8
L9
L10
S
重量
m
(kg)
动载
C
(N)
静载
C0
(N)
16×5R×3-4 1512-0-1055
12300 16100 30 15.0 12.9 28 48 BB2 38 5.5 38 15 10 11.5 7.1 44 11.5 M6 0.20
16×10R×3-3 1512-0-4075
9600 12300 60 15.0 12.9 28 48 BB2 38 5.5 45 15 15 15 11 44 15 M6 0.22
16×16R×3-3 1512-0-6055
9300 12000 96 15.0 12.9 28 48 BB2 38 5.5 61 15 20 23 10 44 23 M6 0.29
20×5R×3-4 1512-1-1075
14300 21500 30 19.0 16.9 36 58 BB2 47 6.6 40 15 10 12.5 7.1 51 12.5 M6 0.33
20×20R×3.5-3 1512-1-7055
13300 18800 120 19.3 16.7 36 58 BB2 47 6.6 77 20 25 28.5 12.5 51 28.5 M6 0.56
25×5R×3-4 1512-2-1075
15900 27200 30 24.0 21.9 40 62 BB2 51 6.6 45 20 10 12.5 9.5 55 12.5 M6 0.43
25×10R×3-4 1512-2-4075
15700 27000 60 24.0 21.9 40 62 BB2 51 6.6 64 20 16 22 10 55 22 M6 0.54
25×25R×3.5-3 1512-2-8055
14700 23300 150 24.0 21.4 40 62 BB2 51 6.6 95 25 30 35 14 55 35 M6 0.77
32×5R×3.5-4 1512-3-1075
21600 40000 23 31.0 28.4 50 80 bb2 65 9 48 20 10 14 9.7 71 14 M6 0.74
32×10R×3.969-5 1512-3-4075
31700 58300 47 31.0 27.9 50 80 BB2 65 9 77 20 16 28.5 12.5 71 28.5 M6 0.97
32×20R×3.969-3 1512-3-7055
19700 33700 94 31.0 27.9 50 80 BB2 65 9 84 20 25 32 12.5 71 32 M6 1.04
32×32R×3.969-3 1512-3-9055
19500 34000 150 31.0 27.9 50 80 BB2 65 9 120 20 40 50 12.5 71 50 M6 1.34
40×5R×3.5-5 1512-4-1075
29100 64100 19 39.0 36.4 63 93 BB1 78 9 54 25 10 14.5 12 81.5 14.5 M8×1 1.25
40×10R×6-4 1512-4-4075
50000 86400 38 38.0 33.8 63 93 BB1 78 9 70 25 16 22.5 11.8 81.5 22.5 M8×1 1.39
40×12R×6-4 1512-4-5055
49900 862200 35 38 33.8 63 93 BB1 78 9 75 25 25 25 12.5 81.5 25 M8×1 1.47
40×20R×6-3 1512-4-7075
37900 62800 75 38.0 33.8 63 93 BB1 78 9 88 25 25 31.5 16.5 81.5 31.5 M8×1 1.55
40×40R×6-3 1512-4-9055
37000 62300 150 38.0 33.8 63 93 BB1 78 9 142 40 45 51 25 81.5 51 M8×1 2.69
50×5R×3.5-5 1512-5-1075
32000 81300 15 49.0 46.4 75 110 BB1 93 11 54 25 10 14.5 12 97.5 14.5 M8×1 1.67
50×10R×6-6 1512-5-4075
79700 166500 30 48.0 43.8 75 110 BB1 93 11 90 30 16 30 14.1 97.5 30 M8×1 2.46
50×12R×6-6 1512-5-5055
79600 166400 36 48.0 43.8 75 110 BB1 93 11 105 30 25 37.5 15 97.5 37.5 M8×1 2.69
50×20R×6.5-5 1512-5-7076
75700 149700 60 48.0 43.4 75 110 BB1 93 11 132 30 25 51 20 97.5 51 M8×1 3.08
50×40R×6.5-3 1512-5-9055
46500 85900 120 48.0 43.4 75 110 BB1 93 11 149 30 45 59.5 18 97.5 59.5 M8×1 3.39
63×10R×6-6 1512-6-4075
88800 214300 24 61.0 56.8 90 125 BB1 108 11 90 30 16 30 14 110 30 M8×1 2.83
63×20R×6.5-5 1512-6-7076
83900 190300 48 61.0 56.4 95 135 BB1 115 13.5 132 30 25 51 20 117.5 51 M8×1 4.86
63×40R×6.5-3 1512-6-9055
53400 114100 95 61.0 56.4 95 135 BB1 115 13.5 149 30 45 59.5 18 117.5 59.5 M8×1 5.36
80×10R×6.5-6 1512-7-4075
108400 291700 19 78.0 73.3 105 145 BB1 125 13.5 95 30 16 32.5 14 127.5 32.5 M8×1 3.73
80×20R×12.7-6 1512-7-7056
262700 534200 30 76.0 67.0 125 165 BB1 145 13.5 170 50 25 60 23.7 147.5 60 M8×1 13.50
