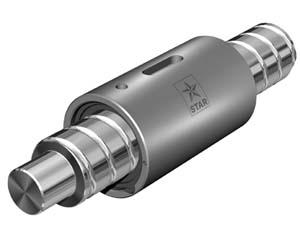

您所在的位置  技术支持 》 滚珠丝杠篇 》 德国星牌滚珠丝杠 》 圆柱型单螺母 ZEM-E-S
返回上一页

标准系列
  带标准密封及加强型密封
     带轴向间隙，减小的轴向间隙，预紧2%或5%额定动载荷
用于滚压精密丝杠SN-R，公差等级T5，T7，T9
和精密丝杠SN-F，公差等级P1，P3，P5，(T7)
部分产品可订购左旋结构

注意：由于加工需要，精密丝杠SN-F中的螺纹根径d2可能最多要小0.3mm。

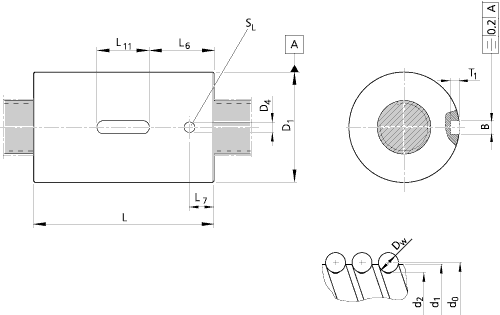

d0=公称直径
P=螺距(R=右，L=左)
Dw=滚珠直径
i=螺母内滚珠螺旋圈数


规格
d0×P×Dw - i
部件号
DWG
文档
额定载荷
速度
Vmax
[m/min]
尺寸(mm)
d1
d2
D1
g6
D4
L
±0.1
L6
L7
L11
+0.2
B
P9
T1
+0.1
重量
m
(kg)
动载
C
(N)
静载
C0
(N)
8×2.5R×1.588-3 1532-2-3002
2200 2800 15 7.5 6.3 16 2 16 5 3.5 6 3 1.8 0.02
12×5R×2-3 1532-4-6032
3800 5800 30 11.4 9.9 24 2 28 8 3.5 12 5 3 0.06
12×10R×2-2 1532-4-9022
2500 3600 60 11.4 9.9 24 2 33 10.5 3.5 12 5 3 0.07
16×5R×3-4 1512-0-1022
12300 16100 30 15.0 12.9 28 4 35 14.5 9.5 12 5 3 0.09
16×5L×3-4 1552-0-1002
12300 16100 30 15.0 12.9 28 4 35 14.5 9.5 12 5 3 0.09
16×10R×3-3 1512-0-4012
9600 12300 60 15.0 12.9 28 4 45 14.5 9.5 16 5 3 0.12
16×16R×3-2 1512-0-6012
6300 7600 96 15.0 12.9 33 4 45 14.5 9.5 16 5 3 0.20
20×5R×3-5 1512-1-1012
17500 27300 30 19.0 16.9 33 4 45 14.5 9.5 16 5 3 0.16
20×20R×3.5-2 1512-1-7012
9100 12100 120 19.3 16.7 38 4 64 22 9.5 20 5 3 0.34
25×5R×3-4 1512-2-1012
15900 27200 30 24.0 21.9 38 4 45 14.5 9.5 16 5 3 0.19
25×10R×3-4 1512-2-4012
15700 27000 60 24.0 21.9 38 4 64 22 9.5 20 5 3 0.28
25×25R×3.5-2 1512-2-8012
10100 15100 150 24.0 21.4 48 4 80 30 10.5 20 5 3 0.73
25×25R×3.5-3 1512-2-8052
14700 23300 150 24.0 21.4 40 4 95 37.5 10.5 20 5 3 0.50
32×5R×3.5-4 1512-3-1012
21600 40000 23 31.0 28.4 48 4 48 14 9.5 20 5 3 0.32
32×10R×3.969-5 1512-3-4012
31700 58300 47 31.0 27.9 48 4 77 28.5 9.5 20 5 3 0.50
32×20R×3.969-2 1512-3-7012
13500 21800 94 31.0 27.9 56 4 64 22 9.5 20 5 3 0.74
32×20R×3.969-3 1512-3-7052
19700 33700 94 31.0 27.9 50 4 84 32 9.5 20 5 3 0.66
32×32R×3.969-2 1512-3-9012
13400 22000 150 31.0 27.9 56 4 88 34 9.5 20 5 3 1.03
32×32R×3.969-3 1512-3-9052
19500 34000 150 31.0 27.9 50 4 120 50 9.5 20 5 3 0.97
40×5R×3.5-5 1512-4-1012
29100 64100 19 39.0 36.4 56 4 54 17 9.5 20 5 3 0.44
40×10R×6-4 1512-4-4012
50000 86400 38 38.0 33.8 63 4 70 25 14 20 5 3 0.88
40×20R×6-3 1512-4-7012
37900 62800 75 38.0 33.8 63 4 88 34 14 20 5 3 1.13
40×40R×6-2 1512-4-9012
25500 40300 150 38.0 33.8 72 4 113 46.5 14 20 5 3 2.23
40×40R×6-3 1512-4-9052
37000 62300 150 38.0 33.8 63 4 142 61 14 20 5 3 1.85
50×5R×3.5-5 1512-5-1012
32000 81300 15 49.0 46.4 68 4 54 17 9.5 20 5 3 0.62
50×10R×6-6 1512-5-4012
79700 166500 30 48.0 43.8 72 5 90 35 14 20 5 3 1.34
50×20R×6.5-3 1512-5-7012
47900 87900 60 48.0 43.4 85 5 92 30 14 32 6 3.5 2.39
63×10R×6-6 1512-6-4012
77799 214399 24 61.0 56.8 85 5 90 29 14 32 6 3.5 1.59
